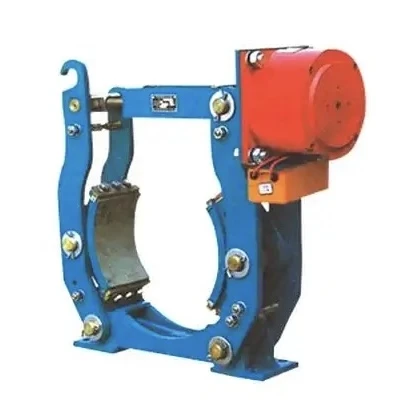

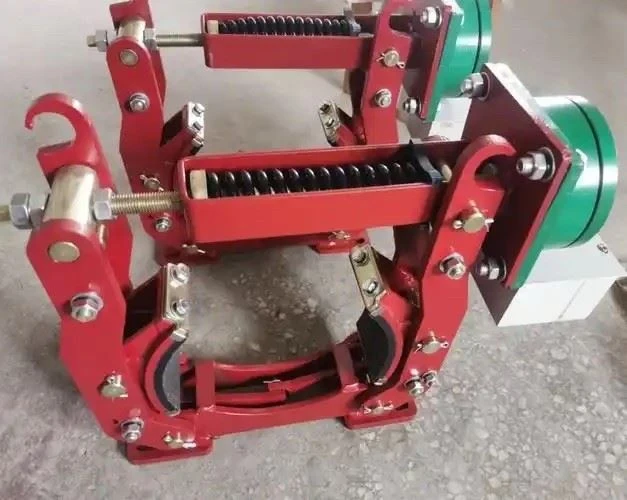

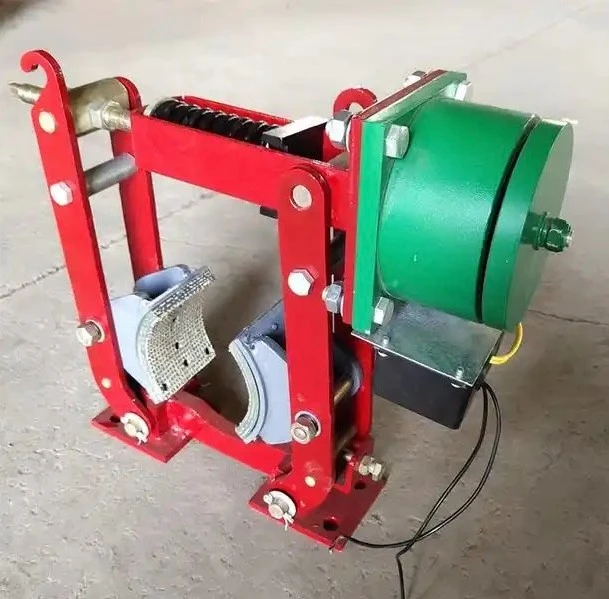

MW(Z) seriyali elektromagnit baraban tormozi mexanik qoʻzgʻalish bloklarida sekinlashuv va toʻxtab turish tormozi uchun optimallashtirilgan muhandislik{0}}xavfsiz tormozlash yechimidir. U og'ir sanoatda, jumladan, yuk ko'tarish, transport, metallurgiya, tog'-kon sanoati, port mashinalari va qurilish muhandisligida keng qo'llaniladi.
O'zgaruvchan tok va shahar quvvat manbai imkoniyatlarini qo'llab-quvvatlaydigan tormoz JB/T 7685-2006 sanoat standartlariga mos keladi va butun dunyo bo'ylab zamonaviy sanoat haydovchi tizimlari bilan mosligini ta'minlaydi.
Elektromagnit baraban tormozi qanday ishlaydi
Quvvatsiz{0}}holat (Xavfsiz-tormozlash):Quvvat uzilganda, o'rnatilgan asosiy kamon o'z kuchini chiqaradi, bu esa tormoz qoplamalarining tormoz g'ildiragini mahkam siqib, mexanizmni bir zumda qulflashiga olib keladi.
Quvvatlangan holat (ozod qilingan):Quvvat qo'llanilganda, og'ir{0}}elektromagnit magnit maydon hosil qilib, bahor kuchini engish uchun armaturani tortadi. Bu tormoz qoplamalarini g'ildirakdan ajratib, uskunaning silliq ishlashiga imkon beradi.
Asosiy xususiyatlar
Ekologik-do'st va xavfsiz:Faqat asbest{0}siz tormoz balatalari bilan jihozlangan, atrof-muhit va salomatlik boʻyicha qatʼiy global standartlarga javob beradi.
Anti-suzish:Tormoz qoplamalarini barqarorlashtiradigan, ularning tormoz g'ildiragiga suzib ketishini yoki sudralishini oldini oladigan o'rnatilgan bo'shliqni sozlash moslamasi bilan jihozlangan.
Oson o'rnatish:Tez joylashishni aniqlash va-saytda qulay texnik xizmat ko'rsatish uchun o'rnatilgan og'ir yuk ko'taruvchi ilgakka ega.
Standart ish sharoitlari
Bizning sanoat tormozlarimiz og'ir muhitlarga bardosh berish uchun ishlab chiqilgan. Standart bo'lmagan{1}}xalqaro tarmoqlar uchun biz maxsus elektr konfiguratsiyalarini taklif qilamiz.
Atrof-muhit harorati: -25 darajadan +40 darajagacha
Havoning nisbiy namligi:90% dan kam yoki teng
Xizmat balandligi:2000 metrdan kam yoki unga teng
Standart quvvat manbai:
• MVt turi: AC 380V / 50Hz
• MWZ turi: DC 220V
• Eslatma: Xalqaro kuchlanishlar (masalan, 415V, 440V, 460V; 60Hz) va dengiz, qor yoki korroziy muhitlar uchun korroziyaga qarshi ixtisoslashtirilgan{6}}qoplamalar soʻrov boʻyicha mavjud.
Model belgisi
Asosiy texnik parametrlar va umumiy o'lchamlar
Birlik: mm
| Tormoz modeli | A | b | D | E | F | G | G1 | H | h1 | i | K | M | N | n | P | R |
| MVt(Z)160-80 | 240 | 65 | 160 | 165 | 85 | 145 | 65 | 341 | 132 | 55 | 130 | 149 | 5 | 8 | 132 | 7 |
| MVt(Z)200-160 | 270 | 70 | 200 | 210 | 90 | 165 | 75 | 390 | 160 | 55 | 145 | 165 | 6 | 10 | 132 | 7 |
| MVt(Z)250-315 | 330 | 90 | 250 | 246 | 100 | 200 | 100 | 518 | 190 | 65 | 180 | 207 | 10 | 12 | 167 | 9 |
| MVt(Z)315-630 | 369 | 110 | 315 | 306 | 115 | 245 | 135 | 626 | 230 | 80 | 220 | 228 | 10 | 14 | 167 | 9 |
| MVt(Z)400-1250 | 470 | 140 | 400 | 380 | 160 | 310 | 150 | 764 | 280 | 100 | 270 | 284 | 12 | 14 | 243 | 11 |
| MVt(Z)500-2500 | 560 | 180 | 500 | 440 | 180 | 365 | 185 | 895 | 340 | 130 | 325 | 343 | 12 | 21 | 243 | 11 |
| MVt(Z)630-5000 | 650 | 225 | 630 | 460 | 220 | 450 | 280 | 1020 | 420 | 170 | 400 | 422 | 15 | 20 | 271 | 13.5 |
| MVt(Z)710-8000 | 775 | 255 | 710 | 535 | 240 | 500 | 300 | 1135 | 470 | 190 | 450 | 447 | 15 | 25 | 350 | 13.5 |
| MVt(Z)800-10000 | 835 | 265 | 800 | 650 | 280 | 570 | 300 | 1315 | 530 | 210 | 520 | 410 | 15 | 28 | 400 | 13.5 |
Asosiy texnik parametrlar
| Tormoz modeli | Tormoz g'ildiragidiametri(mm) | Tormoz momenti(N.m) | Orqaga qaytish masofasi(mm) | Elektromagnit bilan jihozlangan | Umumiy og'irlik(kg) | ||||||
| Model | Quvvat uzluksizligi tezligi | Nominal assimilyatsiya (M) | Maksimal sayohat masofasi/Dastlabki marshrut(mm) | Ishlash chastotasi(C/h) | Hozirgi (A) | ||||||
| Boshlash | Saqlash | ||||||||||
| MVt(Z)160-80 | 160 | 80 | 0.5 | DT-160 | 0-100% | 1000 | 6/3 | 1200 | 2.0 | 0.02 | 17 |
| MVt(Z)200-160 | 200 | 160 | 0.6 | DT-200 | 0-100% | 1000 | 6/3 | 1200 | 2.0 | 0.02 | 30 |
| MVt(Z)250-315 | 250 | 315 | 0.6 | DT-250 | 0-100% | 2800 | 7/3.5 | 1200 | 2.5 | 0.025 | 42 |
| MVt(Z)315-630 | 315 | 630 | 0.8 | DT-315 | 0-100% | 2800 | 7/3.5 | 900 | 3 | 0.025 | 90 |
| MVt(Z)400-1250 | 400 | 1250 | 0.8 | DT-400 | 0-100% | 5000 | 8/4 | 900 | 3.5 | 0.03 | 158 |
| MVt(Z)500-2500 | 500 | 2500 | 1.0 | DT-500 | 0-100% | 8000 | 8/4 | 600 | 6.5 | 0.035 | 204 |
| MVt(Z)630-5000 | 630 | 5000 | 1.0 | DT-630 | 0-100% | 10000 | 9/5 | 600 | 8 | 0.06 | 355 |
| MVt(Z)710-8000 | 710 | 8000 | 1.25 | DT-710 | 0-100% | 15000 | 10/6 | 600 | 11 | 0.08 | 403 |
| MVt(Z)800-10000 | 800 | 10000 | 1.25 | DT-800 | 0-100% | 18000 | 11/6 | 600 | 14 | 0.15 | 702 |
Ilovalar
MW(Z) elektromagnit baraban tormozi ishonchli tormozlash va sekinlashishni talab qiladigan sanoat mashinalarida keng qo'llaniladi. Odatdagi ilovalarga quyidagilar kiradi:
Yuk ko'tarish uskunalari
Ko'prikli kranlar, portalli kranlar, ko'targichlar.
Materiallarga ishlov berish tizimlari
Konveyerlar, avtomatlashtirilgan uzatish tizimlari, chelakli liftlar.
Konchilik va metallurgiya
Shaxta ko‘targichlar, prokat tegirmonlari, og‘ir{0}}ishlov berish uskunalari.
Port va qurilish mashinalari
Konteynerli kranlar, vinchlar, ko'tarish platformalari
Global sifat kafolati va ta'minot zanjiri imkoniyatlari
Etakchi sanoat tormoz ishlab chiqaruvchisi sifatida biz sizning loyihangiz xavflarini minimallashtirishni ta'minlaymiz:
ISO 9001:2015 yil Sertifikatlangan ishlab chiqarish: jo'natishdan oldin 100% to'liq-yuk dinamik sinovi va momentni kalibrlash; Xom ashyodan yakuniy yig'ilishgacha 0% nuqsonlarga chidamlilik.
To'liq kuzatuv:Har bir MW(Z) birligi lazer{0}}oʻziga xos kuzatuv seriya raqami bilan oʻyilgan va rasmiy tegirmon sinovi sertifikati (EN 10204 3.1 ga muvofiq) bilan joʻnatiladi.
OEM / ODM qo'llab-quvvatlash:Yevropa yoki Amerika eski tormoz tizimlarini (masalan, DIN/EMG ekvivalentlari) strukturaviy o‘zgarishlarsiz muammosiz almashtirish uchun mo‘ljallangan maxsus o‘rnatish interfeyslari.
